Πρακτικές συμβουλές για την ενσωμάτωση subwoofer σε Hi-Fi σύστημα

Πρακτικές κατευθύνσεις για την αποτελεσματική ενσωμάτωση ενός subwoofer σε ένα στερεοφωνικό σύστημα αναπαραγωγής μουσικής.

Πολλοί εξακολουθούν να πιστεύουν ότι τα subwoofer είναι «παιχνίδι» του home cinema. Ότι προορίζονται για εκρήξεις, διαστημόπλοια, δεινόσαυρους και LFE κανάλια. Ότι στο hi‑fi «δεν χρειάζονται», «χαλάνε τη σκηνή», «μπουκώνουν το σύστημα». Έλα μου ντε… που η πραγματικότητα έχει αλλάξει. Και μάλιστα ριζικά.

Τα subwoofer έχουν επιστρέψει (και μάλιστα για τα καλά) στον κόσμο του καθαρόαιμου hi‑fi. Όχι ως πρόσθετο εφέ, αλλά ως εργαλείο πιστότητας. Ως το κομμάτι που έλειπε για να ολοκληρωθεί η εικόνα. Ως το στοιχείο που αποκαθιστά τη φυσική διάσταση της μουσικής, αυτή που κανένα ηχείο δαπέδου, όσο ικανό κι αν είναι, δεν μπορεί να προσφέρει μόνο του.

Σήμερα, όλοι θέλουν να τοποθετήσουν ένα ή δύο subwoofer στο σύστημά τους. Και όχι επειδή «έγινε μόδα», αλλά επειδή η τεχνολογία, η ψυχοακουστική και η εμπειρία ακρόασης το επιβάλλουν.

Τα subwoofer απουσίαζαν για χρόνια από τη συνείδηση των απαιτητικών ακροατών, θυσιαζόμενα στον βωμό μιας αφαιρετικής αισθητικής που εκτιμούσε την «εγκεφαλική» ακρόαση και υποτιμούσε τη σωματική εμπειρία του ήχου.

Η φυσικότητα και η συναισθηματική εμπλοκή που χαρίζουν οι χαμηλές συχνότητες είναι αναπόσπαστο κομμάτι της πιστότητας απέναντι στο μουσικό γεγονός και η άρνησή τους δεν είναι ακουστική αρετή, αλλά ατέλεια.

Ένας από τους πρώτους μύθους που καταρρίπτεται είναι η εμμονή με το «πόσο χαμηλά φτάνει» ένα subwoofer. Το ερώτημα «μέχρι πού κατεβαίνει;» αποκαλύπτει την ίδια ανωριμότητα με το «πόσα watt έχει;» ένα ζευγάρι ηχείων.

Αυτό που πραγματικά έχει σημασία είναι το μέγιστο ακουστικό επίπεδο που επιτυγχάνεται διατηρώντας αποδεκτή παραμόρφωση και φυσικά τη γραμμικότητα του συστήματος συνολικά. Η ανηχοϊκή απόκριση, στα -3 dB και στα -6 dB έχουν μικρή σημασία μπροστά σε αυτό που πραγματικά καθορίζει την ποιότητα ενός subwoofer.

Τα σημαντικά είναι η γραμμικότητα, η συμμετρία της ανάρτησης, η μηχανική αντοχή, η μέγιστη στάθμη εξόδου και πάνω απ’ όλα η ψυχοακουστική αντίληψη των χαμηλών συχνοτήτων.

Ο ρόλος της ψυχοακουστικής

Η ψυχοακουστική διαδραματίζει κεντρικό ρόλο στη σωστή αξιολόγηση των χαμηλών συχνοτήτων.

Τα προϊόντα αρμονικής παραμόρφωσης στις δύο πρώτες οκτάβες γίνονται αντιληπτά πολύ πιο εύκολα και από πολύ πιο συγκεκριμένη κατεύθυνση σε σχέση με τις ίδιες τις θεμελιώδεις συχνότητες.

Συνεπώς, ένα subwoofer που παραμορφώνει δεν είναι απλώς κακό είναι εντοπίσιμο και «αποκολλά» ακουστικά από το σύστημα.

Η κληρονομιά του car audio και του pro audio

Τα σύγχρονα οικιακά ποιοτικά subwoofer δεν προήλθαν από το τίποτα. Αντλούν τεχνολογία και από τον κόσμο του car audio, απ’ όπου πήραν τις τεχνικές για μεγάλη έκταση στα χαμηλά, και από τον επαγγελματικό χώρο (PA), απ’ όπου υιοθέτησαν τεχνολογίες αντοχής σε ισχύ και μείωσης των παραμορφώσεων.

Τα οικιακά subwoofer υψηλής ποιότητας είναι υβρίδια αφού δανείζονται τεχνικά στοιχεία από το car audio, αντοχή από το pro audio και ακρίβεια από τον κόσμο των DSP.

Bass-reflex ή κλειστό κουτί;

Η σχεδίαση bass-reflex αποτελεί την ενδεδειγμένη λύση όταν το subwoofer απαιτείται να καλύψει πολύ χαμηλές συχνότητες που υπερβαίνουν τις φυσικές του δυνατότητες, ή όταν το σύστημα καλείται να αποδώσει κοντά στα όριά του σε μεγάλους, ανοιχτούς χώρους.

Για χρήση στο σπίτι όμως, όπου ο στόχος είναι η ακραία επέκταση της απόκρισης σε λογικές διαστάσεις, η κλειστή καμπίνα με ηλεκτρονική αντιστάθμιση είναι μονόδρομος.

Χωρίς ηλεκτρονική υποστήριξη, τα σύγχρονα subwoofer δεν θα μπορούσαν να υπάρχουν, αυτό σημαίνει ότι έχουν συστήματα βασιζόμενα σε DSP που επεκτείνουν την απόκριση, διορθώνουν τη φάση, μειώνουν τις παραμορφώσεις, προστατεύουν το μεγάφωνο και προσαρμόζουν το σύστημα στο χώρο (δωμάτιο).

Γιατί τα subwoofer χρειάζονται τόσο μεγάλη ισχύ

Η ισχύς των σύγχρονων subwoofer ξεπερνά συχνά το kilowatt και αυτό έχει τεχνικό λόγο. Για κάθε οκτάβα επέκτασης της απόκρισης κάτω από τη χαρακτηριστική συχνότητα του συστήματος, η απαιτούμενη ισχύς πολλαπλασιάζεται επί 16.

Επιπλέον, η υψηλή αδράνεια των βαριών κώνων (μεμβρανών) δημιουργεί παροδικές απαιτήσεις ρεύματος δεκάδων Αμπέρ. Η ανάγκη για ενισχυτές 500–1500 W δεν είναι υπερβολή, είναι προϋπόθεση.

Τοποθέτηση στο χώρο

Η τοποθέτηση ενός subwoofer είναι συνδυασμός επιστήμης, εμπειρίας και τύχης.

Η τοποθέτηση σε γωνία ενισχύει μεν το room gain, αλλά ταυτόχρονα διεγείρει έντονα τους ιδιορυθμούς (modes) του χώρου. Αντίθετα, η τοποθέτηση στο 1/3 του μήκους του τοίχου προσφέρει πιο ομοιόμορφη απόκριση και καλύτερη συνοχή στις διάφορες θέσεις ακρόασης.

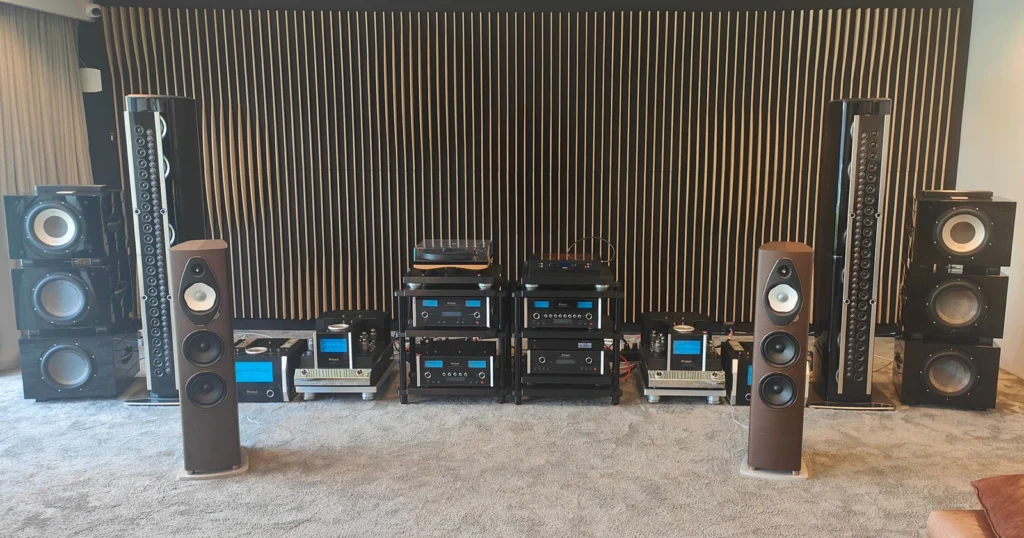

Για βέλτιστα αποτελέσματα σε πολλές θέσεις ακρόασης, χρειάζονται δύο έως οκτώ ανεξάρτητα subwoofer, το καθένα με δική του ρύθμιση στάθμης, φάσης και καθυστέρησης.

Ένα απλό αλλά αποτελεσματικό τέχνασμα είναι να τοποθετήσετε το subwoofer προσωρινά στη θέση ακρόασης. Αναπαράγοντας ροζ θόρυβο στην οκτάβα των 63 Hz, περπατήστε στον χώρο για να εντοπίσετε τα σημεία όπου ο ήχος ακούγεται πιο ισχυρός. Εκεί ακριβώς είναι οι ιδανικές θέσεις τοποθέτησης για τη βέλτιστη απόδοση, βάσει της αρχής της αμοιβαιότητας.

Σύνδεση με το στερεοφωνικό σύστημα

Τα θεωρητικά ζητήματα της ακουστικής και της τοποθέτησης του subwoofer στον χώρο μπορεί να είναι συναρπαστικά, αλλά στην πράξη η σωστή προσθήκη subwoofer σε ένα στερεοφωνικό σύστημα σκοντάφτει συχνά (και μερικές φορές άδοξα) σε καθαρά προβλήματα σύνδεσης.

Για να λειτουργήσει ένα ενεργό subwoofer σε ένα συμβατικό στερεοφωνικό σύστημα, χρειάζεται κανονικά ένα στερεοφωνικό σήμα που να ελέγχεται από το κεντρικό ρυθμιστικό έντασης (στάθμης).

Οι έξοδοι tape ή για εξωτερικούς επεξεργαστές, που παρέχουν σήμα σταθερής στάθμης, είναι άχρηστες για τον σκοπό αυτό.

Η πιο ορθόδοξη λύση είναι διαθέσιμη όταν τα κύρια ηχεία συνδέονται σε τελικό ενισχυτή ή εναλλακτικά, όταν ο ολοκληρωμένος ενισχυτής διαθέτει διαχωρισμό pre/power. Σε αυτές τις περιπτώσεις αρκεί μια διακλάδωση του σήματος ώστε να τροφοδοτεί ταυτόχρονα τους κύριους τελικούς και στο subwoofer, το οποίο αναλαμβάνει να αθροίσει τα κανάλια L+R.

Ακόμα πιο απλά, αν η πηγή ή ο ολοκληρωμένος διαθέτουν έξοδο pre-out ή αφιερωμένη έξοδο LFE (Low Frequency Effects), αυτή συνδέεται απευθείας στην κατάλληλη είσοδο του sub.

Το πρόβλημα ανακύπτει με ορισμένα subwoofer που, όντας σχεδιασμένα αποκλειστικά για home cinema, διαθέτουν μόνο είσοδο LFE. Για την ενσωμάτωσή τους σε ένα δικάναλο Hi-Fi σύστημα, απαιτείται εξωτερική άθροιση των καναλιών (L+R). Μια πρακτική λύση είναι η δημιουργία ενός παθητικού αθροιστή με την παρεμβολή αντιστάσεων σε κάθε κλάδο, με τιμή ίση με την αντίσταση εισόδου του subwoofer (συνήθως 10–50 kΩ). Λόγω του μικρού τους μεγέθους, οι αντιστάσεις αυτές μπορούν να ενσωματωθούν απευθείας στο εσωτερικό των βυσμάτων RCA.

Τι γίνεται όμως όταν δεν υπάρχει καθόλου διαχωρισμός (ή κατάλληλη έξοδος) στον ενισχυτή; Εδώ αρχίζουν οι δυσκολίες που απαιτούν δημιουργικές λύσεις. Το σήμα χαμηλής στάθμης μπορεί να ληφθεί από την έξοδο ακουστικών (με προσοχή γιατί συχνά αποσυνδέει τα ηχεία).

Η μόνη εναλλακτική είναι η λήψη σήματος απευθείας από τις εξόδους των κύριων ηχείων (high-level input), μέσω ενός διαιρέτη τάσης που προσφέρει εξασθένηση περίπου 20 dB. Η λύση αυτή, αν και ευρέως διαδεδομένη στα ενεργά subwoofer της δεκαετίας του ’90, σήμερα συναντάται κυρίως σε μοντέλα εισαγωγικής κατηγορίας.

Ωστόσο παρουσιάζει δύο σοβαρά μειονεκτήματα: αφενός περιορίζει τις δυνατότητες βέλτιστης χρήσης του sub, αφετέρου είναι δυνητικά επικίνδυνη όσον αφορά τις γειώσεις, με υψηλό κίνδυνο βλάβης αν ο ενισχυτής είναι γεφυρωμένος (bridge).

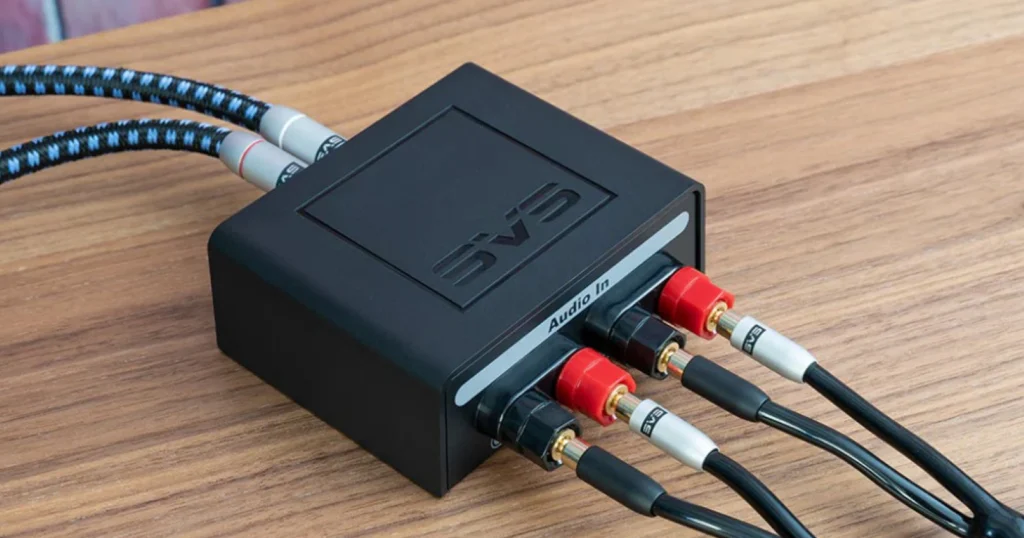

Για την αντιμετώπιση αυτού του προβλήματος κυκλοφορούν αξεσουάρ που εξάγουν το σήμα από την έξοδο ηχείων εκτελώντας τον απαραίτητο αποχωρισμό γείωσης. Ένα χαρακτηριστικό παράδειγμα είναι το SoundPath Speaker Level Subwoofer Adapter της SVS.

Φίλτρο υψηλής διέλευσης

Το πιο σημαντικό (και πιο παραμελημένο) κεφάλαιο είναι η εφαρμογή φίλτρου υψηλής διέλευσης στα κύρια ηχεία όταν χρησιμοποιείται subwoofer.

Η μέτρηση της συνολικής αρμονικής παραμόρφωσης (THD) σε ένα ποιοτικό ηχείο βάσης, με και χωρίς τη χρήση φίλτρου 2ης τάξης στα 70 Hz, είναι αποκαλυπτική. Η προσπάθεια αναπαραγωγής χαμηλών συχνοτήτων από ηχεία που δεν έχουν σχεδιαστεί γι’ αυτό, προκαλεί παραμόρφωση που διαχέεται σε όλο το φάσμα (ακόμα και πάνω από τα 1000 Hz) όπου η ανθρώπινη ακοή είναι εξαιρετικά ευαίσθητη.

Δυστυχώς, αυτή η απλή αλλά αποφασιστική λειτουργία απουσιάζει από την πλειονότητα των σύγχρονων subwoofer και ενισχυτών (ακόμα και από high-end μοντέλα).

Για αυτούς που πιάνει το χέρι τους, ακόμα και ένα απλό πρώτης τάξης φίλτρο υψηλής διέλευσης στα 100 Hz (ένας μικρός πυκνωτής σε σειρά στην είσοδο της τελικής βαθμίδας) μπορεί να φέρει εντυπωσιακή βελτίωση.

Ένα φίλτρο 2ης τάξης με κυκλώματα RC σε σειρά (αντιστάσεις και πυκνωτές), προσφέρει πιο απότομη κλίση χωρίς τη χρήση ενεργών εξαρτημάτων.

Ο σωστός συνδυασμός subwoofer και κύριων ηχείων

Η επιλογή ενός subwoofer δεν πρέπει να γίνεται μεμονωμένα. Είναι απαραίτητο να εναρμονίζεται με τη μέγιστη στάθμη ακουστικής πίεσης (SPL) των κύριων ηχείων, ώστε να διασφαλίζεται η ισορροπία του συστήματος.

Ένα τεράστιο subwoofer 18 ιντσών δίπλα από μικρά ηχεία βάσης είναι σπατάλη, ενώ ένα υπερ-οικονομικό 10 ιντσών sub δίπλα σε μεγάλα ηχεία δαπέδου δεν προσφέρει ουσιαστική βελτίωση.

Αυτό που επιδιώκουμε είναι η μέγιστη ένταση του συστήματος να κατανέμεται ομοιόμορφα, χωρίς εξάρσεις, από τα μπάσα έως τα πρίμα.

Ρυθμίσεις

Η τελική ρύθμιση πραγματοποιείται με τη χρήση ροζ θορύβου, με εύρος μίας οκτάβας, εστιασμένου στη συχνότητα διαχωρισμού.

Ξεκινάτε βρίσκοντας τη σωστή φάση (0° ή 180°) που δίνει αθροιστικό αποτέλεσμα, ρυθμίζετε τη στάθμη του subwoofer έως ότου να ακούγεται ισοδύναμο με το κύριο σύστημα, μειώνετε σταδιακά τη συχνότητα low-pass μέχρι να εμφανιστεί εμφανής πτώση πίεσης και επαναφέρετε τη στάθμη σε ομοιογένεια με τα κύρια ηχεία.

Για πιο σχολαστικές και βαθύτερες ρυθμίσεις χρειάζεστε είτε πιστοποιημένη ακοή είτε εξειδικευμένα μετρητικά όργανα και αν το subwoofer δεν έχει αυτόματη ρύθμιση, ένας φίλος που αλλάζει τα settings ενώ ακούτε από τη θέση ακρόασης είναι ό,τι καλύτερο.

Και μια τελευταία παρότρυνση: μην αποθαρρύνεστε από την πολυπλοκότητα. Ακόμα και μια προσεγγιστική ρύθμιση είναι καλύτερη από καμία και το άκουσμα ενός σωστά ενσωματωμένου subwoofer στο σύστημά σας θα σας πείσει αμέσως ότι η φυσικότητα του ήχου δεν ήταν ποτέ πολυτέλεια, αλλά αναγκαιότητα.

Η σωστή ενσωμάτωση ενός subwoofer δεν αποτελεί απλή “ενίσχυση των μπάσων”, αλλά μια εξειδικευμένη μορφή πολυενίσχυσης. Όταν εφαρμόζεται με τεχνική συνέπεια, σωστή τοποθέτηση και το κατάλληλο φιλτράρισμα, αναβαθμίζει τη συνολική απόδοση του συστήματος, προσφέροντας εντυπωσιακή καθαρότητα ακόμη και στις μεσαίες συχνότητες.
